SZT-F型光伏电池片四探针测试台
苏州晶格电子有限公司自主研发生产SZT-F型光伏电池片四探针测试台,光伏电池片电阻率测试台

产品类别： SZT-F1光伏电池片四探针方阻电阻率测试台
上架时间： 2013/5/2 15:00:04
浏览次数： 17914

产品详细

一、功能与结构特征概述

基本功能：SZT-F型光伏电池片四探针测试台，配套自带四探针探头，连接四探针测试仪器后，可自动/手动方式测试样品方阻/电阻率。是四探针法测试光伏电池片方阻、电阻率的专业配套测量装置（以下简称测试台）。

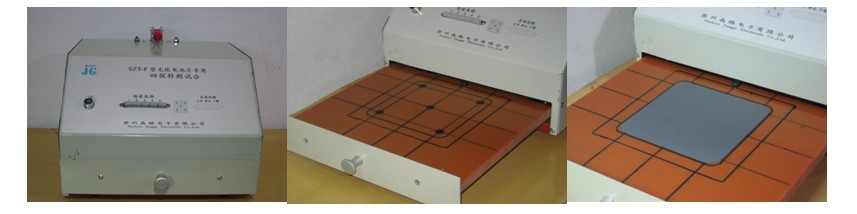

基本组成：本测试台由底盘支架及外罩、抽屉式样品台、探头升降成套机构、步进电机传动系统及电源（电动式）等主要单元组成。如下图1.1，电动和手动外形相同。

光伏电池片电阻率测试台

配套与兼容：

测试台按动力方式有手动/电动款型号可选，分别为SZT-FS型本测试台可装配本公司所有型号的四探针测试仪器；也可兼容国内同行绝大多数四探针电阻率/方阻测试仪器。

优势特征：本测试台是为满足光伏电池片生产测试要求的专用测试台，智能化程度高、结构紧凑、操着简便，效果良好！具有以下专业特色：

1 遮光测试。

具有专门遮光外罩，防止光线照射引起电池片的光电效应对测试结果的影响！

2最多五探头同步测试。

最多五探头同步测试电池片的四角和中心典型取样点。简便快捷，提高效率！

3 快速恒压测试。

测试探头加压机构具有简便快速，压力平稳可调，自动恒压特性，保证测试效果！

4 测试动力手动/电动可选！/SZT-FD型。

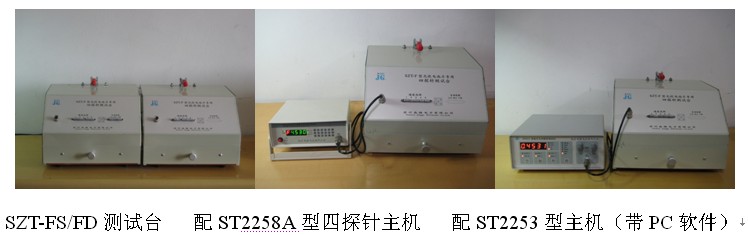

5 可适配不同型号四探针方阻/电阻率测试仪，有ST2258A型/ST2253型。

SZT-F型光伏电池片四探针测试台

二、技术参数

1. 四探针测试探头：测试压力400～600g

2. 可测电池片平面尺寸：矩形片W×H=175mmX175mm,或Φ175mm，

厚度尺寸：不调整≤2mm,调整后≤10mm

3．外形尺寸：W×H×L=30cm×25cm×30cm

净重：≤4.0kg

三、详情请登陆苏州晶格电子有限公司官方网站http://www.jgdz.com.cn 或

详细请见《SZT-FS型光伏电池片专用四探针测试台使用说明书》和

《SZT-FD型光伏电池片专用四探针测试台使用说明书》

四、联系方式：13656225155/0512-80973697 QQ:1064887318 丁先生
